摘要

针对老旧砌体结构抗震与承载力不足的痛点，本文系统阐述了玄武岩纤维韧性砂浆加固技术。通过分析老旧墙体劣化机理，结合材料性能试验与标准化施工工艺，论证了该技术在提升抗裂性、承载力及耐久性方面的显著优势。对比传统加固方法，该技术具有自重轻、施工快、耐火耐腐的特点，为城市更新提供了高效、绿色的解决方案。

PART.01 老旧墙体裂缝与灰缝失效机理

在长期荷载与环境侵蚀下，老旧砌体结构的劣化主要源于材料自身脆性与界面粘结退化。砌体由块材与砂浆灰缝组成，其抗拉、抗剪强度主要依赖砂浆粘结力。

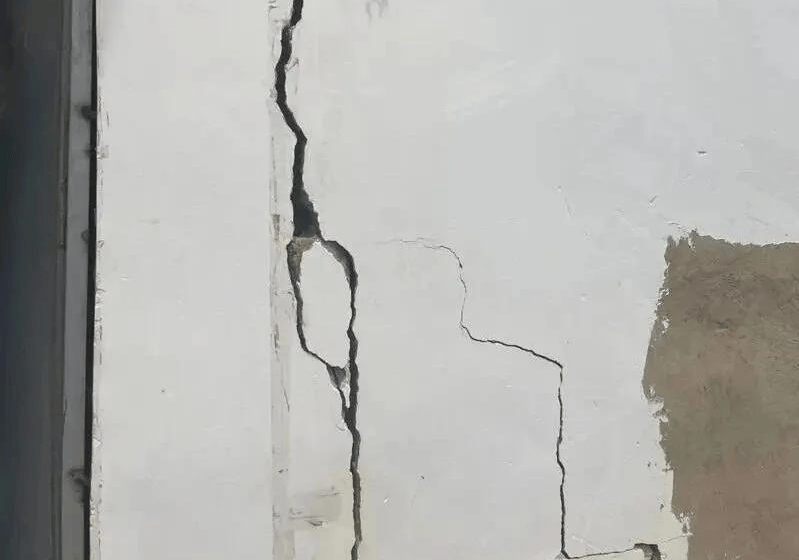

随着服役年限增长，砂浆炭化导致强度下降，加之温度应力与不均匀沉降，极易在灰缝界面产生微裂缝。在地震等水平力作用下，这些微裂缝迅速扩展贯通，导致墙体发生脆性剪切或劈裂破坏。

传统加固方法多通过增大截面约束裂缝，但往往因界面处理不当而出现空鼓剥离，无法真正解决墙体协同变形能力差的核心问题。

PART.02 玄武岩纤维韧性砂浆性能试验

针对上述机理，试验聚焦于玄武岩纤维韧性砂浆对砌体基本力学性能的提升效果。

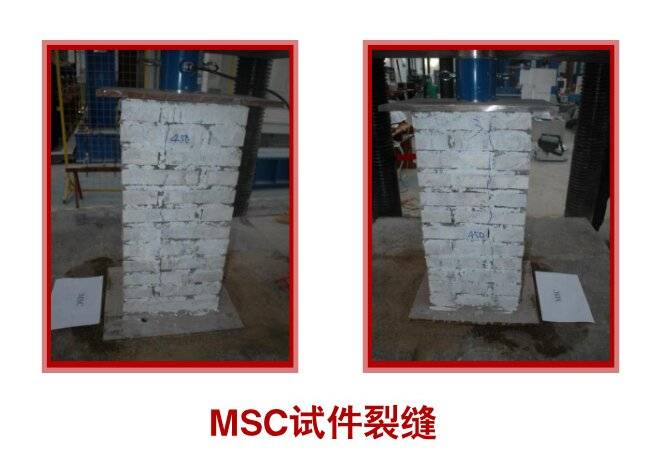

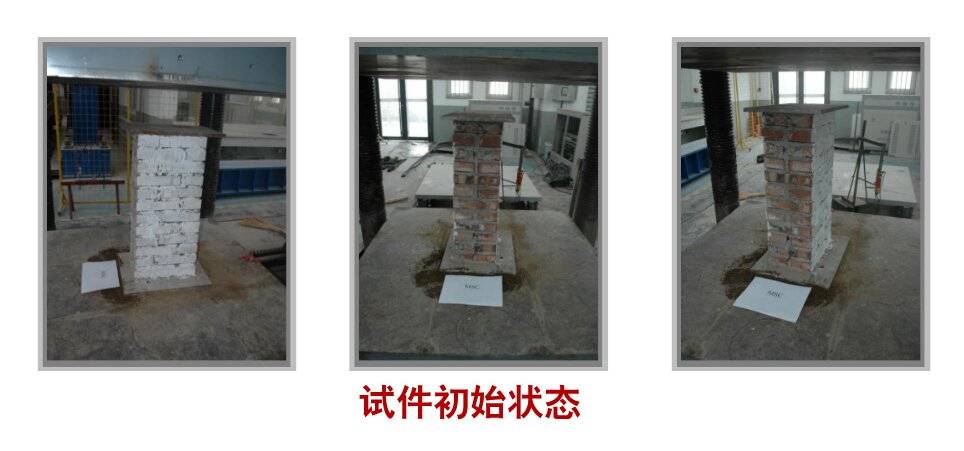

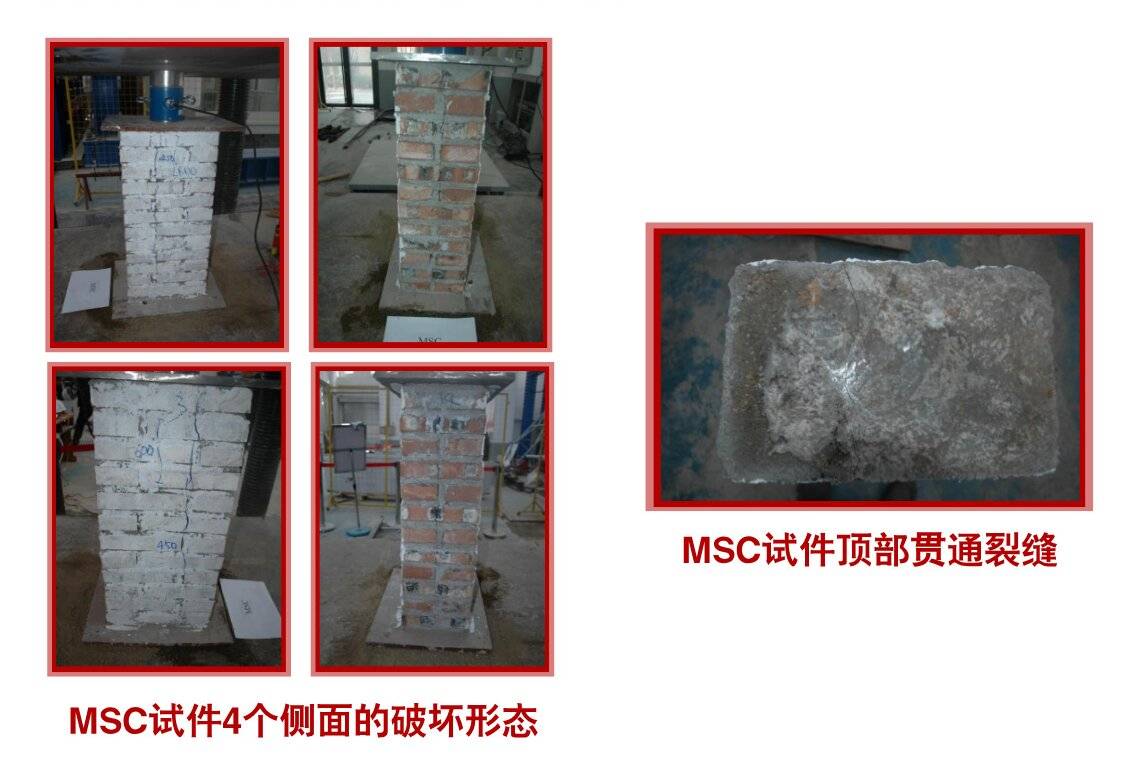

面层抗压加固试验表明，采用玄武岩纤维韧性砂浆面层加固后的砌体柱，其破坏模式由脆性压碎转变为具有一定延性的压溃，整体性显著优于未加固试件，且表面抗裂性能大幅提升，有效提高了砌体柱的承载能力。

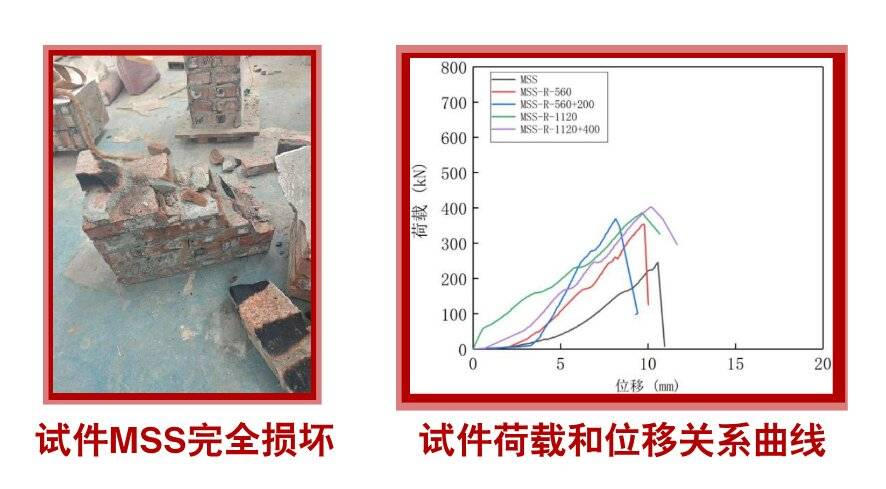

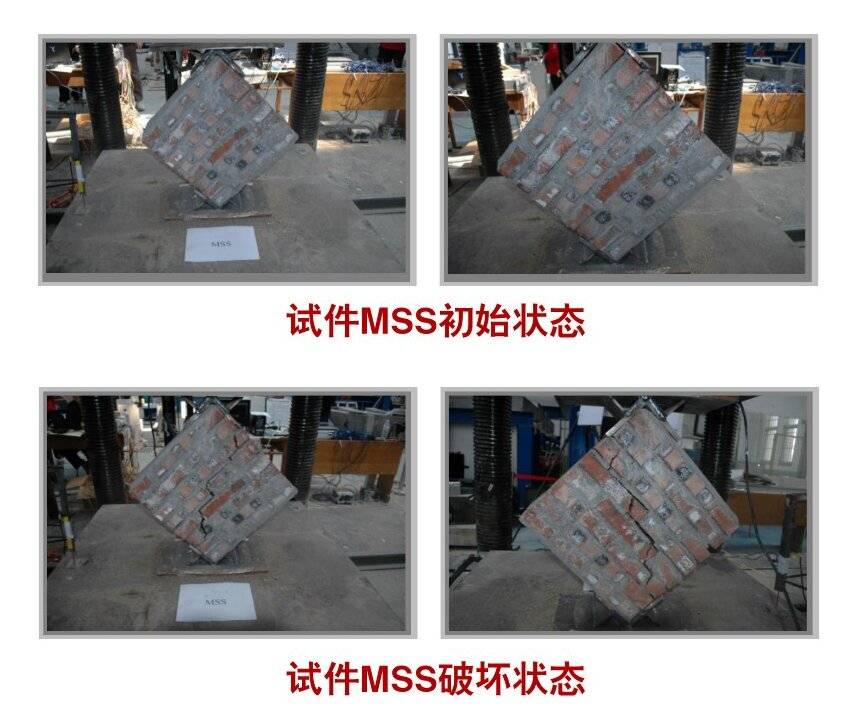

对角剪切性能试验则进一步量化了抗震加固效果。结果显示，加固后砌体试件的抗剪承载力提高了44.36%~63.96%。更重要的是，加固试件在达到峰值荷载后仍表现出较好的延性，避免了脆性坍塌，为结构在罕遇地震下提供了安全储备。

PART.03 技术原理与核心优势

该技术的核心在于利用玄武岩纤维对水泥基材料进行增韧。玄武岩纤维以天然火山岩为原料，抗拉强度高（可达2000MPa以上），且熔点高达1450℃，兼具耐高温与耐腐蚀特性。

其原理在于：纤维在砂浆中形成三维网状结构，有效阻止微裂缝扩展，使得材料极限延伸率可达1.5%以上。这种高延性面层通过与砌体墙面的高粘结强度（现场拉拔≥0.5MPa），实现了与原结构的协同变形，从根本上解决了传统砂浆面层易开裂、空鼓的顽疾。同时，面层厚度仅需15-30mm，自重增加极小。

PART.04 加固效果对比分析

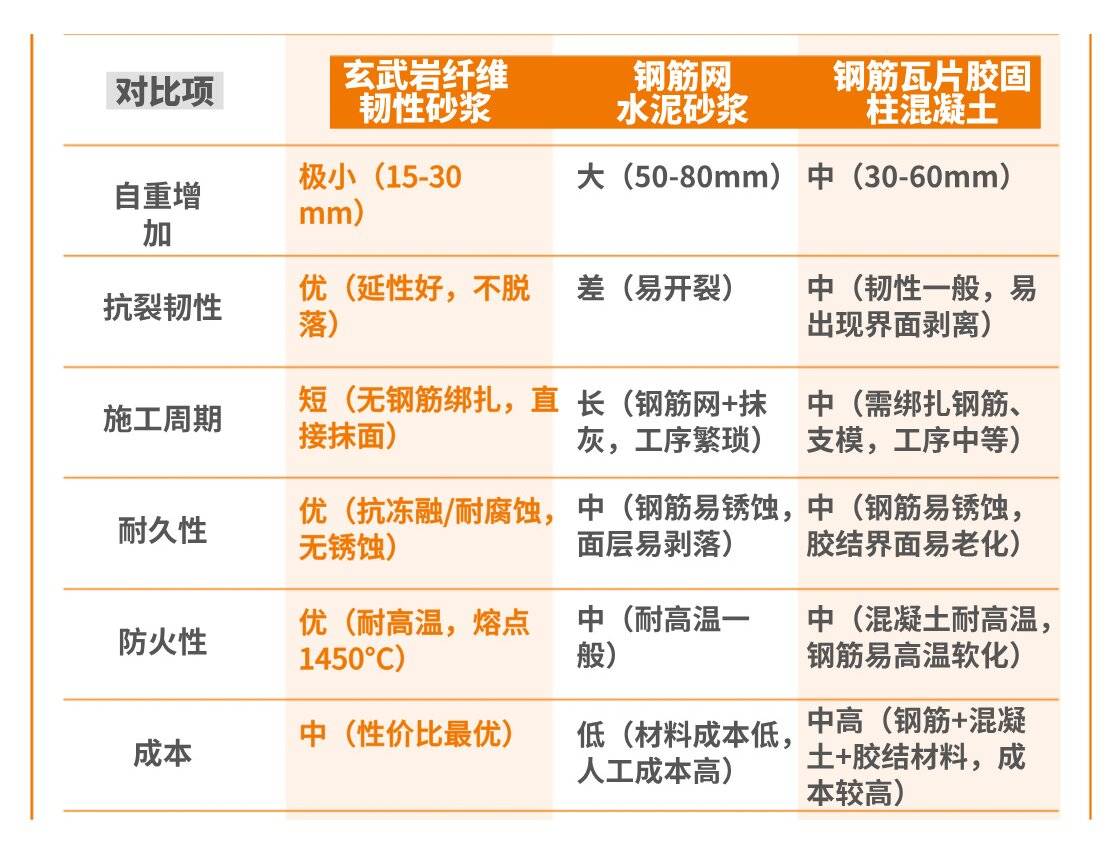

依据下图可见，本技术在多项关键指标上展现出了综合优势：

1. 抗裂与耐久性：相较于钢筋网水泥砂浆（易锈蚀、开裂）和钢筋瓦片胶固柱混凝土（界面易剥离），玄武岩纤维砂浆凭借无锈蚀风险和高抗裂性，确保了加固层的长期有效性，尤其适用于潮湿环境。

2. 施工周期与便捷性：该技术无需绑扎钢筋、支模，采用喷射或压抹工艺，极大简化了工序。对于老旧小区改造中面临的入户难、场地窄问题，可大幅缩短工期并减少对居民生活的干扰。

3. 防火性能：玄武岩纤维为无机材料，熔点高达1450°C，克服了有机纤维（如PVA/PE）在高温下强度骤降的缺陷，保证了火灾下加固层的完整性。

PART.05 技术总结与推广前景

玄武岩纤维韧性砂浆加固技术代表了砌体结构加固从“粗放式增大截面”向“精细化高性能材料”的转变。其核心价值在于以轻质、高韧、耐久的薄层，赋予老旧砌体新的结构生命力。

推广前景展望

1. 政策与标准支撑：该技术已纳入北京地标DB11/T 689-2025及中国工程建设标准化协会规程，为设计验收提供了明确依据，具备大规模推广的条件。

2. 城市更新适配性：在老旧小区改造中，该技术可替代传统的外加圈梁构造柱+板墙方案，避免基础开挖，降低对建筑使用面积的占用，且可通过楼层综合抗震能力指数法简化验算。

3. 绿色低碳属性：玄武岩纤维生产过程“三废”排放少，且加固层延长了建筑寿命，符合建筑行业绿色低碳的发展方向。

未来，随着相关规程的完善和工程案例的积累，玄武岩纤维韧性砂浆技术有望成为既有砌体结构抗震加固与性能提升的主流方案之一。
