干货知识丨PKPM砌体结构加固设计操作指南

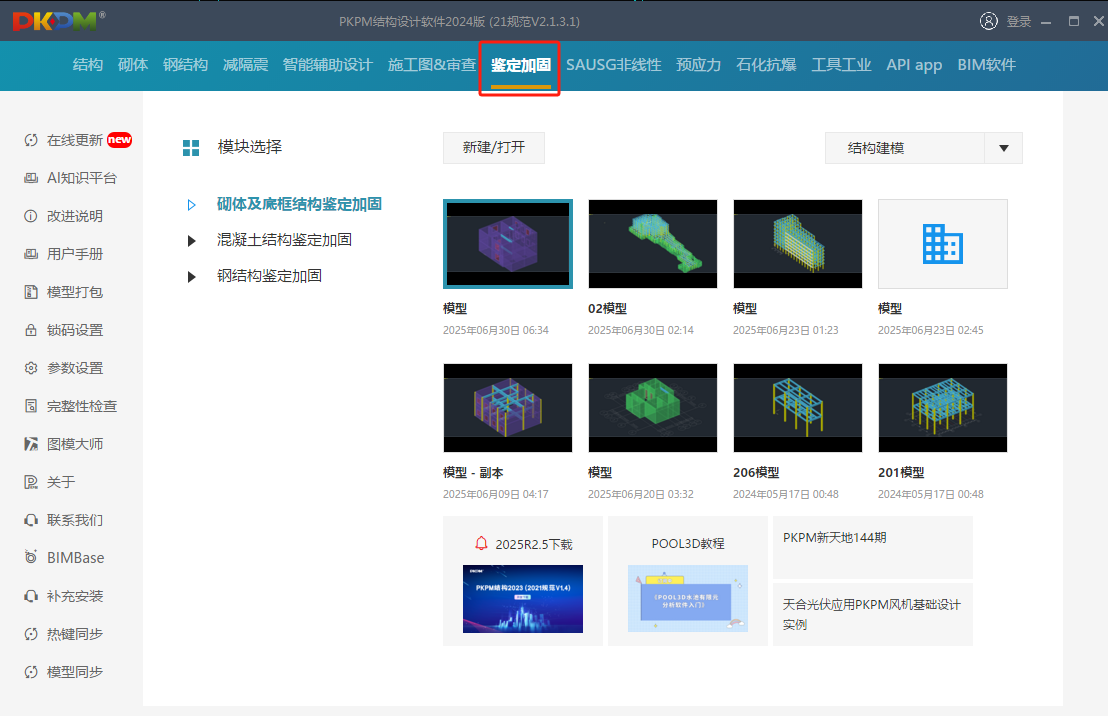

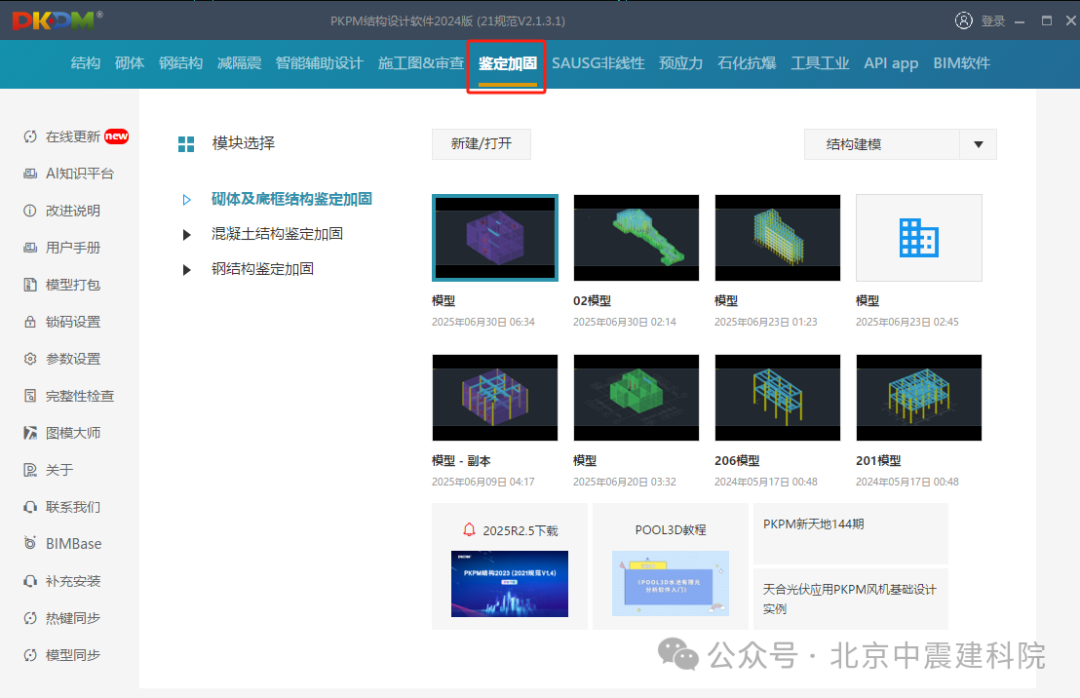

在【鉴定加固】下的二级菜单中，点【总信息】菜单。

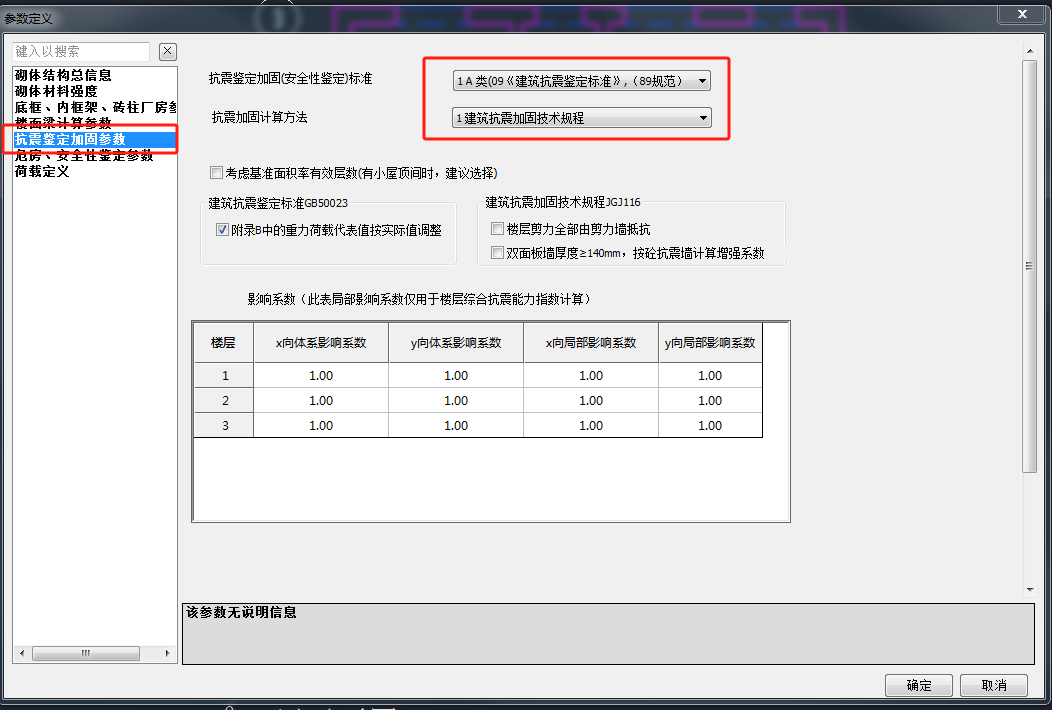

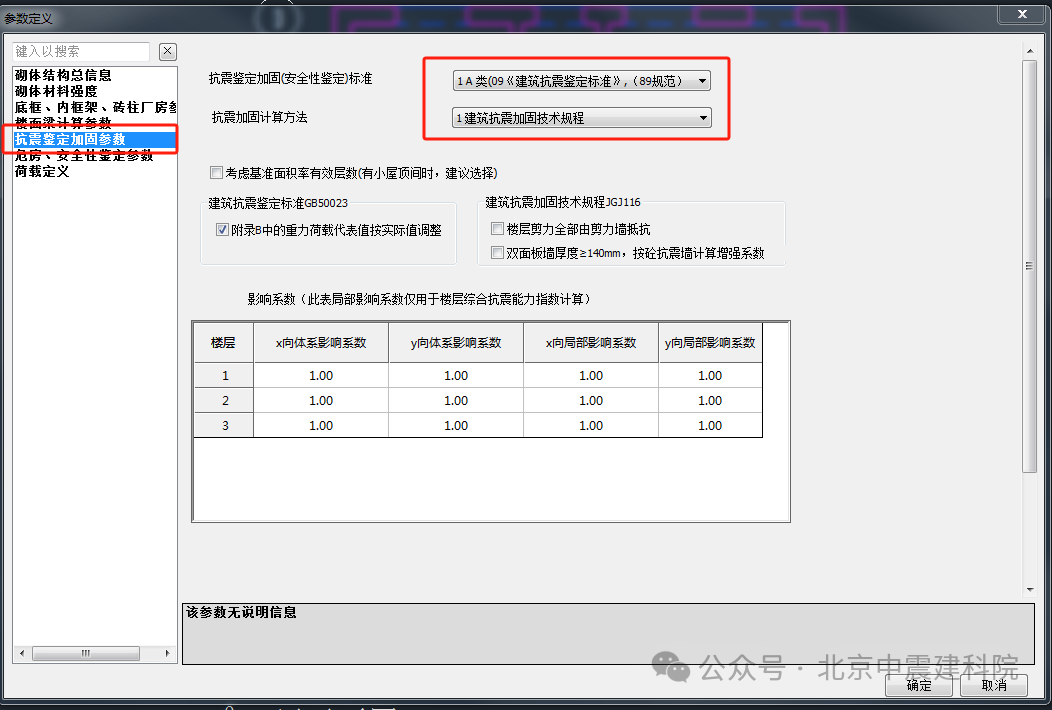

软件提供四种鉴定标准供用户选择：

（1）A 类（《建筑抗震鉴定标准》GB50023-2009）

（2）B 类（1989 系列设计规范）

（3）C 类（2010 系列设计规范）

（4）旧 C 类（2001 系列设计规范）

用户可根据建筑建造的年代、经济等条件选择。

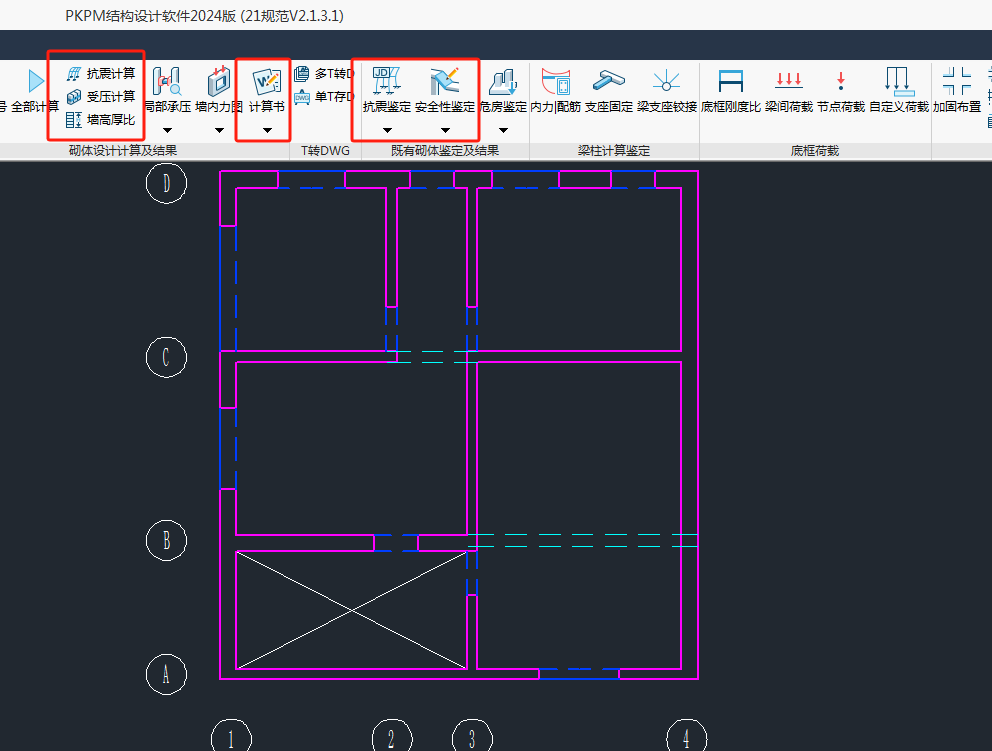

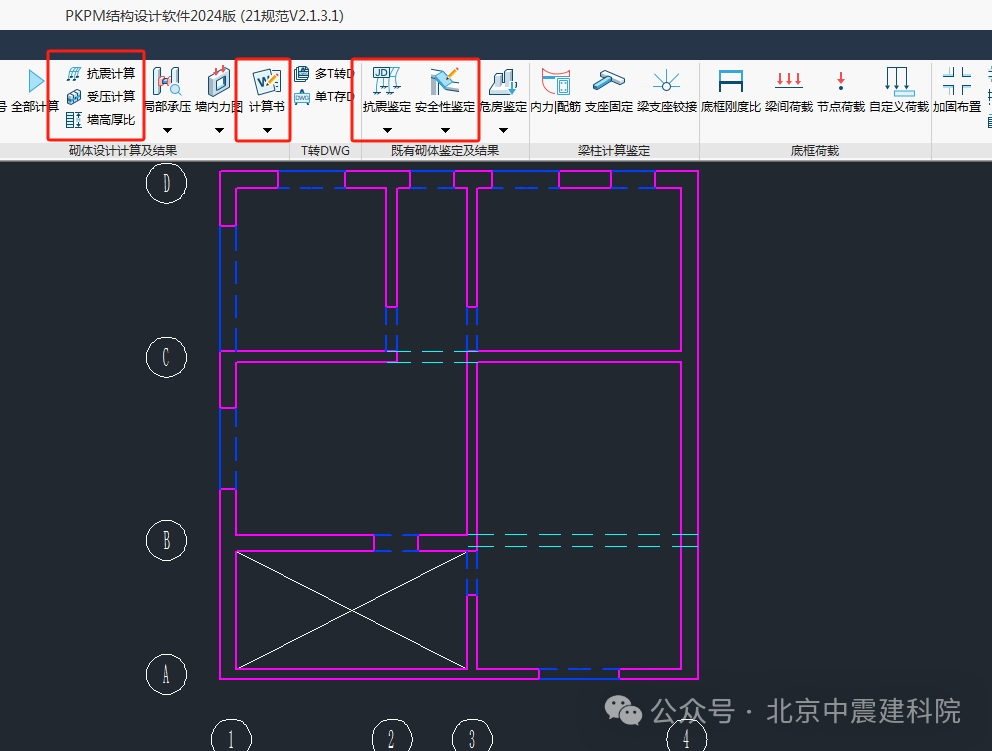

进入主菜单三“砌体结构鉴定加固与计算”，菜单界面如图。

【参数定义】

这里主要介绍与加固设计有关的参数。其余参数与鉴定参数相同。

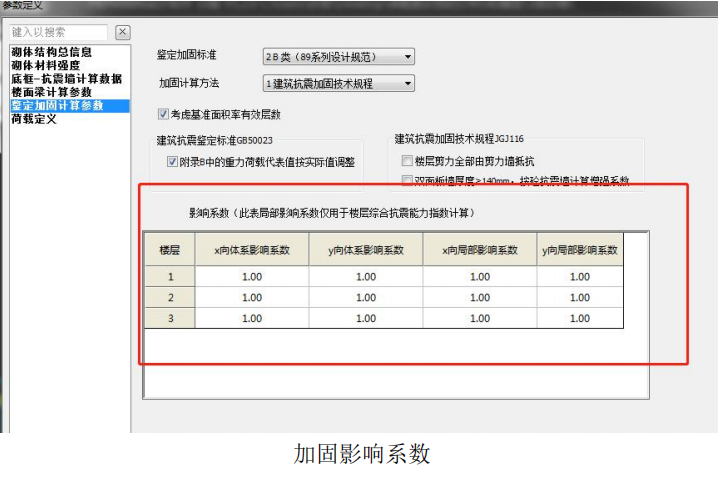

（1） 加固影响系数

在主菜单一“砌体结构建模和荷载输入” 输入的各种参数可以传到这里，同样有效。对于传到这里的参数，用户可以进一步修改。这里也设参数定义菜单就是为了方便用户随时修改参数，不必返回“砌体结构建模与荷载输入”菜单。

点击确定时，程序会对加固影响系数进行数据检查，防止用户由于操作不当，误输入<0的数，当判断加固影响系数<0时，程序会给予提示。如果用户没有对此作出正确的修改，当点击【第二级鉴定】时，程序自动将加固影响系数<0的数改为1，并对改动参数的楼层重新进行计算。

（2）加固计算方法

程序提供的结构加固的计算方法为《建筑抗震加固技术规程》或《砌体结构加固设计规范》。《建筑抗震加固技术规程》(JGJ116-2009)计算加固后的增强系数，将原结构承载力乘以增强系数，《砌体结构加固设计规范》单独计算面层的承载力加入到墙体承载力中。

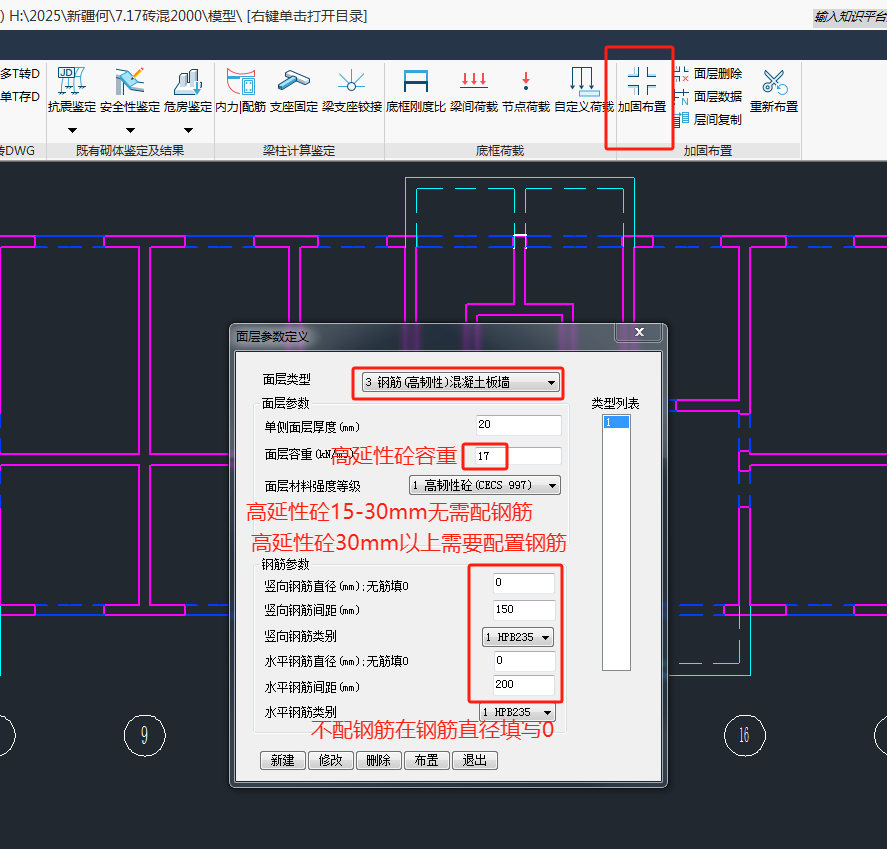

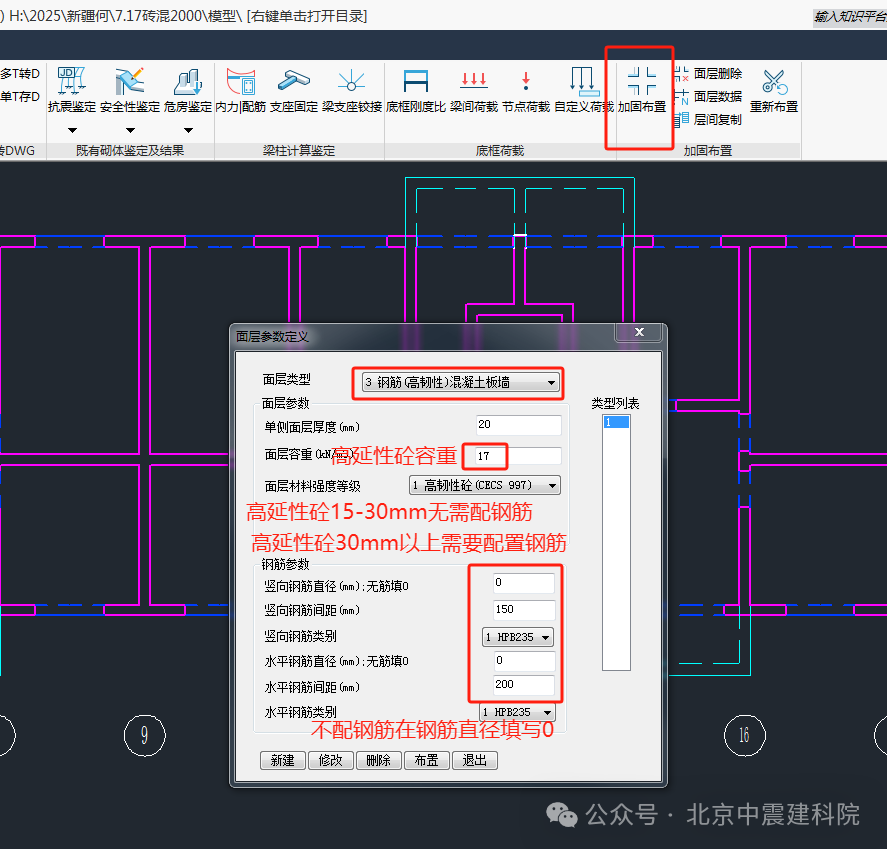

程序可对砌体房屋墙提供面层或板墙加固方法，共5种加固方法：即在墙体的一侧或两侧采用水泥砂浆面层、钢筋网砂浆面层、钢绞线网-聚合物砂浆面层、现浇钢筋混凝土板墙以及高延性混凝土面层加固的方法。

水泥砂浆面层：在砌体墙表面增抹一定厚度的水泥砂浆的加固方法。

钢筋网砂浆面层：在砌体墙表面增抹钢筋、水泥砂浆的加固方法。

钢绞线-聚合物砂浆面层：在砌体墙表面外抹一定厚度的钢绞线-聚合物砂浆层的加固方法。

现浇钢筋混凝土板墙：在砌体墙表面浇注或喷射钢筋混凝土的加固方法。

高延性混凝土面层：在砌体墙表面压抹10-20mm厚高延性混凝土的加固方法。

（1）承载力的计算

程序提供的抗震加固计算方法为《建筑抗震加固技术规程》的“增强系数法”，或《砌体结构加固设计规范》的方法。

（2）加固设计计算

点击【第二级鉴定】时，程序输出加固后楼层和墙段综合抗震能力指数。加固后楼层综合抗震能力指数不应小于1.0，且不宜超过下一楼层综合抗震能力指数的20%；当超过时应同时增强下一楼层的抗震能力指数。
